在现代冶金、化工与新材料产业体系中，钼系化合物占据着不可替代的基础原料地位。其中，四钼酸铵凭借稳定的化学结构、适中的钼含量与良好的加工适配性，成为钼深加工领域用量最大、应用最广的中间体产品之一。从钼矿开采到终端高性能材料制造，四钼酸铵贯穿了整条产业链的核心环节，其产品纯度与晶型质量直接决定着下游制品的性能上限。本文将从理化特性、生产工艺、应用领域、质量管控与储运规范五个维度，系统解析四钼酸铵的产业价值与技术要点。
一、四钼酸铵的基础理化特性

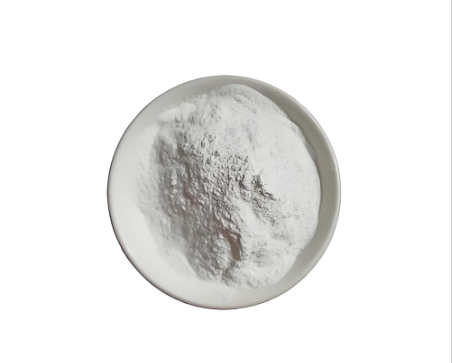

四钼酸铵是钼酸铵系列化合物中的重要品类，分子式通常表示为 (NH₄)₂Mo₄O₁₃，也可写作 (NH₄)₂O・4MoO₃，理论钼含量约为 56% 左右。在常温常态下，纯净的四钼酸铵为白色或微带浅黄绿色的结晶粉末，晶体结构多为针状或片状，无明显异味，具有一定的吸湿性，长期暴露于潮湿环境中会缓慢吸收空气中的水分。
从化学稳定性来看，四钼酸铵易溶于氨水和碱性溶液，在水中溶解度相对有限，且溶解度随温度升高呈现上升趋势；其不溶于乙醇、丙酮等有机溶剂。受热条件下，四钼酸铵会发生逐步分解：温度升至约 150℃时开始失去结晶水与部分氨分子，温度继续升高至 300℃以上则逐步分解为三氧化钼，更高温度下可进一步被还原为金属钼粉。这一热分解特性，使其成为制备钼氧化物与金属钼的理想前驱体。
与二钼酸铵、七钼酸铵等同系物相比，四钼酸铵的钼含量更高，结晶水含量更低，热分解过程更平缓，在焙烧制备高纯三氧化钼时不易出现物料飞溅或成分偏析，因此在粉末冶金与催化剂制备领域更受青睐。
二、四钼酸铵的主流生产工艺与技术路线
工业级四钼酸铵的生产均以钼精矿为起始原料，核心路径可概括为 “钼精矿焙烧 — 氨浸出 — 净化除杂 — 酸沉结晶 — 干燥筛分” 五大工序，不同企业在净化与结晶环节存在技术差异，最终形成差异化的产品品级。
第一步为钼精矿氧化焙烧。将品位 45% 以上的辉钼矿精矿送入多膛炉或回转窑，在 600–700℃的空气氛围中进行氧化焙烧，使硫化钼转化为工业三氧化钼（俗称钼焙砂）。焙烧过程需严格控制风量与温度，避免生成低价钼氧化物或过烧结块，保障后续氨浸的浸出率。
第二步为氨浸出与溶液净化。将钼焙砂投入氨水与纯水的混合体系中，在加热搅拌条件下进行浸出反应，钼以钼酸铵形式进入溶液，而铁、铜、钙等杂质则形成氢氧化物沉淀留在渣相。为获得高纯度溶液，工业上通常会在氨浸后增加硫化物除杂、溶剂萃取或离子交换工序，深度去除磷、砷、硅、钾、钠等有害杂质，这一步是决定四钼酸铵产品等级的关键。
第三步为酸沉结晶制备四钼酸铵。将净化后的钼酸铵溶液送入中和反应器，缓慢加入硝酸或盐酸调节 pH 值，在特定温度与搅拌速率下，钼酸根发生聚合反应，四钼酸铵结晶逐步析出。通过精准控制 pH 值、降温速率与搅拌强度，可以调控晶体的粒度分布与晶型完整性。结晶完成后经过滤、纯水洗涤、低温干燥、筛分分级，最终得到成品四钼酸铵。
近年来，随着环保要求提升与高端市场需求增长，闭式循环工艺与连续结晶技术逐步推广。闭式氨循环工艺可回收尾气中的氨与废水，大幅降低环保负荷；连续冷却结晶则能稳定晶型，提升批次一致性，更好满足电子级、军工级下游客户的严苛要求。
三、四钼酸铵的核心工业应用领域
四钼酸铵作为钼产业链的 “中间枢纽”，绝大多数产量用于进一步加工，少数直接用于特定化工场景，其下游覆盖四大核心领域。
1. 粉末冶金与钼制品加工
这是四钼酸铵最主要的应用方向。将四钼酸铵经煅烧分解得到高纯三氧化钼，再经氢气还原可制备出不同粒度的金属钼粉。钼粉经等静压成型、高温烧结后制成钼棒、钼板、钼丝、钼坩埚等制品，广泛应用于高温炉加热元件、半导体热场、航空航天耐高温结构件、电真空器件等场景。四钼酸铵的纯度与粒度均匀性，直接影响钼粉的氧含量、松装密度与烧结性能，高端钼制品对原料四钼酸铵的杂质含量有极严格限制。
2. 石油化工催化剂领域
在炼油与煤化工行业，钼基催化剂是加氢脱硫、加氢裂化、煤制烯烃等工艺的核心催化材料。四钼酸铵因溶解性可控、分解后活性组分分布均匀，常被用作负载型钼催化剂的钼源前驱体。将其配制成浸渍液，负载于氧化铝、分子筛等载体表面，经焙烧活化后形成高活性钼硫化物活性中心。相较于其他钼盐，四钼酸铵在浸渍过程中不易造成载体孔道堵塞，催化剂活性与寿命更优。
3. 农用微肥与植物生长调节
钼是植物生长必需的微量元素之一，参与固氮酶与硝酸还原酶的合成，对豆科作物、十字花科作物增产效果显著。四钼酸铵因水溶性适中、钼含量高、施用后肥效持久，常被用于制备钼肥叶面喷施剂、拌种剂与复合肥微量元素添加剂。相较于钼酸钠，四钼酸铵在土壤中释放更平缓，不易因淋溶流失，也不易造成作物钼过量中毒，在农业领域应用广泛。
4. 颜料、陶瓷与表面处理行业
在陶瓷釉料与玻璃行业，四钼酸铵可作为钼黄颜料的原料，经高温反应后形成稳定的钼酸盐发色体，赋予制品鲜亮的金黄色泽，且耐候性、耐酸碱性能优异。此外，在金属表面处理、磷化液与缓蚀剂配方中，适量添加四钼酸铵可提升膜层致密性，增强金属表面的耐腐蚀能力，是环保型钝化处理体系的重要组分。
四、四钼酸铵的质量鉴别与品级划分
市场上的四钼酸铵按纯度与用途可分为工业级、高纯级与电子级，核心评判指标包括钼含量、杂质含量、粒度与水不溶物。优质四钼酸铵钼含量稳定在 56% 以上，水不溶物低于 0.05%，外观为均匀白色结晶，无结块、无可见机械杂质。
对于高端应用场景，需重点关注钾、钠、钙、铁、磷、砷等杂质指标。例如用于半导体级钼制品的四钼酸铵，要求碱金属总量低于数十 ppm，否则会导致高温下制品脆化、寿命缩短。采购过程中，除查验第三方检测报告外，可通过观察晶体形态、检测氨水溶解澄清度、焙烧后残渣量等方式快速评估品质。
五、储存运输与使用安全规范
四钼酸铵本身不属于剧毒化学品，但仍需规范储运以保障产品质量与操作安全。储存方面，应存放于阴凉、干燥、通风的库房内，密封保存，避免与强酸、强氧化剂及食品类物料混放；库房需防潮防雨，防止包装袋破损吸潮结块。运输过程中应轻装轻卸，防止包装破损，避免雨淋与暴晒。
操作使用时，建议佩戴防尘口罩与护目镜，避免长期吸入粉尘；若不慎接触皮肤或眼睛，应立即用大量清水冲洗。四钼酸铵受热分解会释放氨气，因此焙烧工序需配备尾气吸收装置，确保作业环境符合职业卫生标准。废弃物料与过期产品应交由有资质单位处理，不可随意丢弃造成水体与土壤污染。
结语
作为钼产业链承上启下的关键产品，四钼酸铵的技术进步与品质升级，持续推动着下游冶金、能源、农业与新材料产业的发展。随着高端制造、新能源与半导体产业对钼材料需求的提升，高纯度、高一致性、定制化晶型的四钼酸铵将成为市场主流。对于生产企业而言，持续优化净化工艺与结晶技术、完善全流程质量管控，是提升产品竞争力、抢占高端市场的核心路径；对于下游用户而言，深入理解四钼酸铵的特性与选型逻辑，能够更精准地匹配工艺需求，实现最终产品性能与成本的最优平衡。
联系我们
